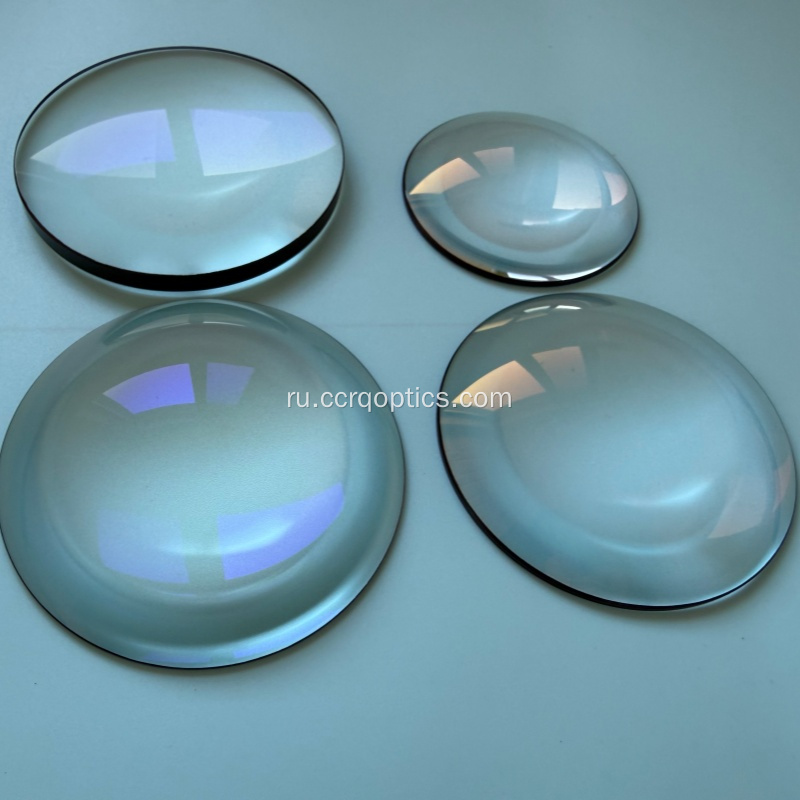

Индивидуальные сферические плоские выпуклые/вогнутые линзы

Индивидуальные сферические плоские выпуклые/вогнутые линзы

Name: плоско-выпуклая линза
Uploaded: 2026-04-07T08:01:39+08:00
Description: Плоско-выпуклая линза — это фундаментальная конструкция

$18-88 /Piece/Pieces

Вид оплаты:	T/T
Инкотермс:	FOB
Количество минимального заказа:	10 Piece/Pieces
транспорт:	Air,Express
Порт:	beijing,shenzhen,guangzhou

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: PCL-CCRQ

Упаковка и доставка

Продажа единиц жилья	:	Piece/Pieces
Тип упаковки	:	упакован в пузырчатую коробку, чтобы предотвратить повреждение
Пример с картинкой	:

The file is encrypted. Please fill in the following information to continue accessing it

плоско-выпуклая линза

плосковыпуклая линза и ахроматическая линза



Описание продукта

Плоско-выпуклая линза — это фундаментальная конструкция оптического компонента, позволяющая фокусировать параллельные световые лучи в одну точку или коллимировать расходящийся свет в параллельные лучи.

Выпуклые лазерные линзы Plano и вогнутые линзы Plano являются наиболее фундаментальными компонентами одиночных линз в оптических системах. Обычно они не используются вместе для изображения, а скорее служат основными компонентами для управления световым лучом (фокусировка, расширение и коллимация). Другая специальная синглетная линза - менисковая линза, она не является ни чисто конвергентной, ни чисто расходящейся, и ее природа полностью зависит от контраста радиуса кривизны. В оптической системе она в основном играет роль коррекции аберраций, а не независимого элемента изображения.

Сравнение основных характеристик

Characteristics	Plano-convex (PCX) lens	plano-concave(PCV) lens
Shape	one side is flat, while the other side is convex	one side is flat, while the other side is concave
Focal Length	Positive f>0, converging lens	Negative f<0, divergent
Optical Path	Converging parallel light	divergent parallel light
Aberration	there is a disparity in the image, and the deges are blurry	there is disparity in the image, and edges are blurry

Сценарии применения

Плоско-выпуклая линза (PCX): простая лупа для фокусировки, используемая при лазерной обработке и соединении волокон.

Плоско-вогнутая линза (PCV): отклоняет световой луч и компенсирует оптический путь (увеличивает эффективное фокусное расстояние).

Линза Menisucs: коррекция сферической аберрации, уменьшение кривизны поля зрения и совместное использование с плоско-выпуклой линзой или двойной выпуклой линзой.

Технические характеристики

Substrate	K9, CaF2, Sapphire, fused silica optical glass
Size	5-400mm
Thickness	2-20mm
Focal Length tolerance	+/-1%
Bevel	Protective Bevel
Surface Quality	40/20
Surface Flatness	λ/4
Centration	<3'
Coating	AR, BBAR or Uncoated
