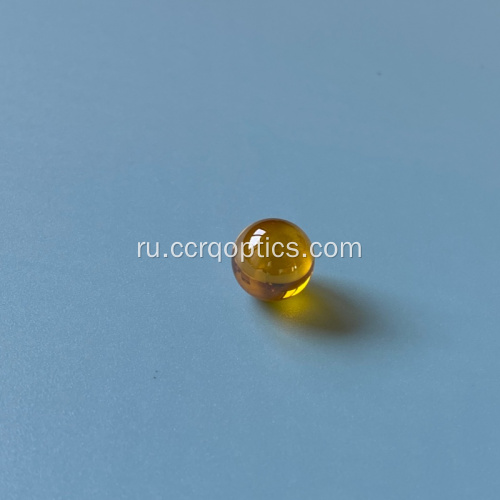

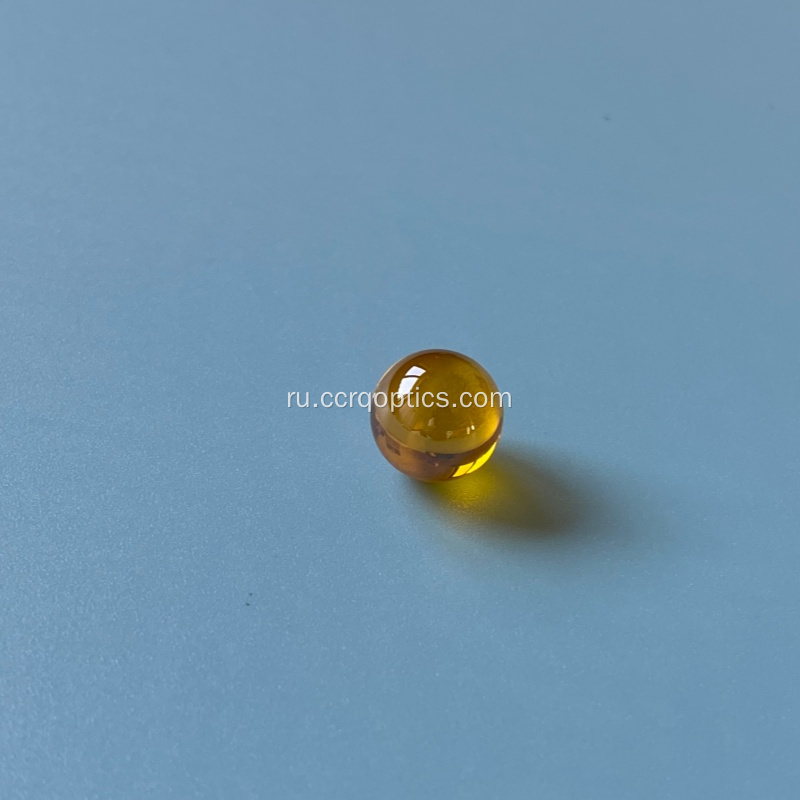

Шаровые линзы Znse IR

Сферическая линза Znse (селенид цинка) представляет собой линзу для инфракрасного лазера средней и большой длины, такую ​​​​как CO2, стандартный материал для лазера 10,6 мкм, диапазон пропускания линз Znse составляет 0,5-15 мкм, часто используется для выходного соединения в CO2-лазерах или формирования внутреннего лазерного луча.

Халькогенидная сферическая шариковая линза подходит для длины волны 3–12 мкм, не подходит для волоконной лазерной системы с длиной волны 1064 нм, имеет чрезвычайно высокое поглощение в ближней инфракрасной области и очень низкий порог повреждения, вызванного лазером.

В основном подходящие сценарии применения сульфидного стекла (3-12 мкм)

Основными источниками света являются тепловизоры и лазеры среднего инфракрасного диапазона, такие как CO2-лазер, длина волны которого не прозрачна для обычного стекла.

Преимущества: он имеет чрезвычайно высокий коэффициент пропускания в атмосферных окнах 3-5 мкм и 8-12 мкм, имеет высокий показатель преломления, обеспечивающий связь с большой числовой апертурой.

Применение сферических линз: для фокусировки перед детекторами тепловизоров и для торцевого соединения оптических волокон среднего инфракрасного диапазона.

В системе волоконно-оптического соединения 1064 нм шаровая линза или полушаровая линза в основном используется в микрооптических путях с ограниченным пространством, например, от волокна к свободному пространству, от LD к волокну. По сравнению с традиционными группами линз, плоско-выпуклыми линзами, плоско-вогнутыми линзами или ахроматическими линзами, они имеют меньший размер и более низкую стоимость, но имеют большую сферическую аберрацию и обычно используются в сценариях, где не требуется чрезвычайно высокая эффективность.

Чем выше показатель преломления, тем короче фокусное расстояние, тем сильнее фокусирующая способность, но тем заметнее будет сферическая аберрация, если это просто экспериментальная муфта, то сферическая линза К9 диаметром 1,5-3 мм является наиболее эффективным вариантом.

Зеленый свет с длиной волны 532 нм: линзы с сапфировым шариком имеют высокую передачу, линзы с рубиновыми шариками следует выбирать из-за сильного поглощения тепла и повреждения.

В инфракрасном свете 1064 нм: сапфир и рубин имеют хорошую передачу, если требуется высокая температура > 500 ℃, сапфир является лучшим выбором, если требуется только хорошая видимость для регулировки (красный цвет удобен для наблюдения за оптическим путем), рубин также можно использовать, но его экономичность не так хороша, как у сапфира.

Одним словом не экстремально экологично, оптическое стекло К9 – более экономичный вариант.

В двухдиапазонной системе сапфировая шариковая линза может передавать сигнал только на двух длинах волн.

CCRQ имеет шариковые линзы различного размера диаметром 0,5–50 мм, материал, включая k9, плавленый кварц, сапфир, кремний, caf2, znse и т. д., приветствуется тестирование наших линз.
