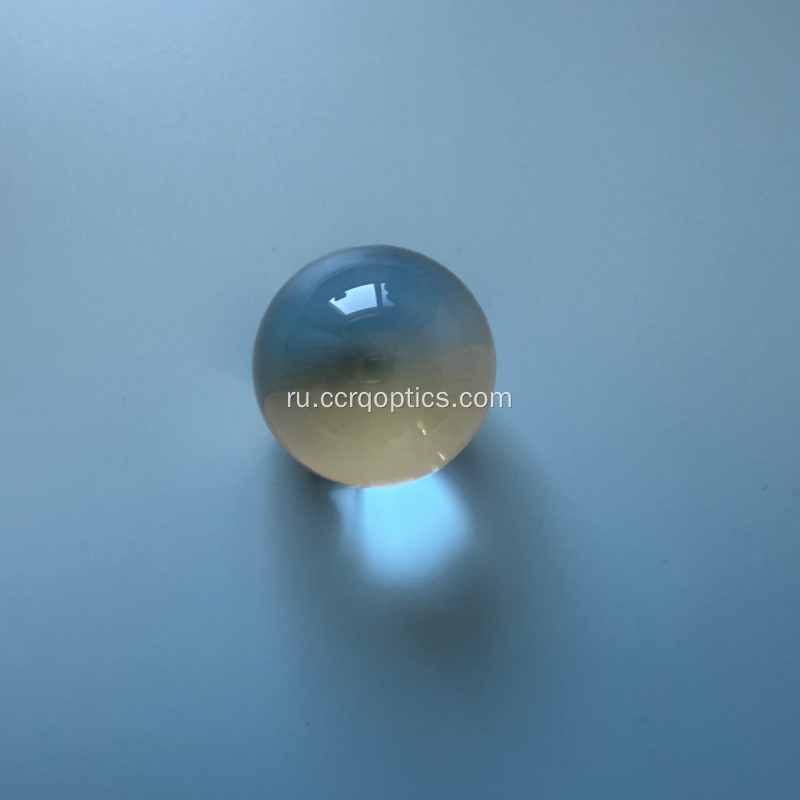

Оптическая стеклянная шариковая линза K9, волоконная лазерная линза

В системе волоконно-оптического соединения 1064 нм шаровая линза или полушаровая линза в основном используется в микрооптических путях с ограниченным пространством, например, от волокна к свободному пространству, от LD к волокну. По сравнению с традиционными группами линз, плоско-выпуклыми линзами, плоско-вогнутыми линзами или ахроматическими линзами, они имеют меньший размер и более низкую стоимость, но имеют большую сферическую аберрацию и обычно используются в сценариях, где не требуется чрезвычайно высокая эффективность.

Чем выше показатель преломления, тем короче фокусное расстояние, тем сильнее фокусирующая способность, но тем заметнее будет сферическая аберрация, если это просто экспериментальная муфта, то сферическая линза К9 диаметром 1,5-3 мм является наиболее эффективным вариантом.

Зеленый свет с длиной волны 532 нм: линзы с сапфировым шариком имеют высокую передачу, линзы с рубиновыми шариками следует выбирать из-за сильного поглощения тепла и повреждения.

В инфракрасном свете 1064 нм: сапфир и рубин имеют хорошую передачу, если требуется высокая температура > 500 ℃, сапфир является лучшим выбором, если требуется только хорошая видимость для регулировки (красный цвет удобен для наблюдения за оптическим путем), рубин также можно использовать, но его экономичность не так хороша, как у сапфира.

Одним словом не экстремально экологично, оптическое стекло К9 – более экономичный вариант.

В двухдиапазонной системе сапфировая шариковая линза может передавать сигнал только на двух длинах волн.

CCRQ имеет на складе шариковые линзы различного размера, диапазон размеров от 0,5 до 50 мм с k9, плавленым кварцем (JGS1, JGS2, JGS3), сапфиром, CaF2, кремнием, Znse, халькогенидным стеклом и оптическим стеклом CDGM.
