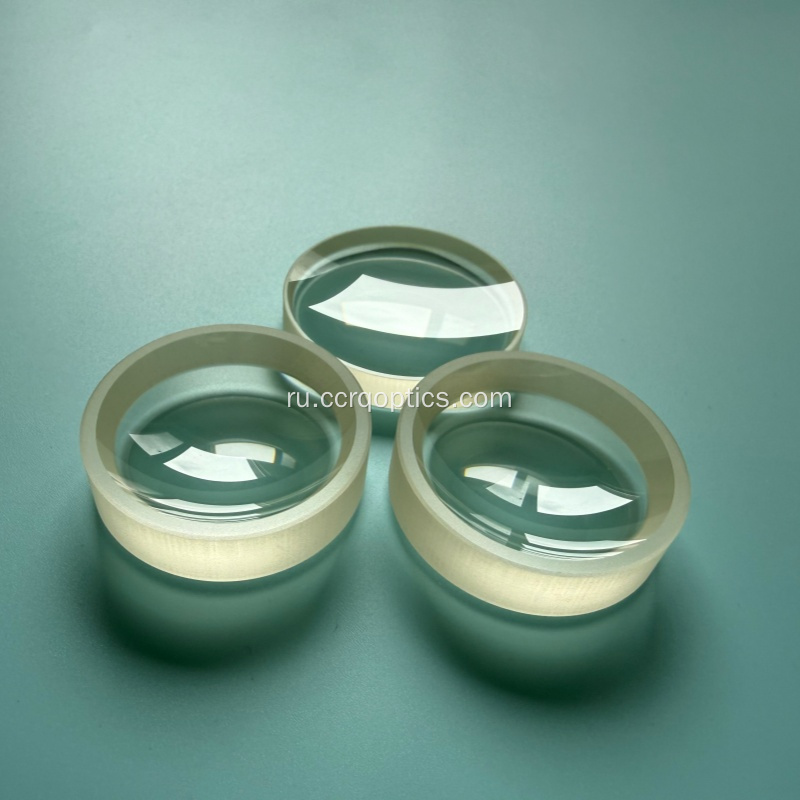

Плоско-вогнутые линзы из кварцевого стекла с УФ-излучением

Плоско-вогнутые линзы из кварцевого стекла с УФ-излучением

Name: Видео о плоско-вогнутой линзе
Uploaded: 2026-05-07T05:22:45+08:00
Description: Плоско-вогнутая линза – это рассеивающая линза. Одна из его

$8-128 /Piece/Pieces

Инкотермс:	FOB
Количество минимального заказа:	5 Piece/Pieces
транспорт:	Air,Express
Порт:	beijing,shenzhen,guangzhou

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: PCL-CCRQ

Упаковка и доставка

Продажа единиц жилья	:	Piece/Pieces
Тип упаковки	:	картонная упаковка
Пример с картинкой	:

The file is encrypted. Please fill in the following information to continue accessing it

Видео о плоско-вогнутой линзе



Описание продукта

Плоско-вогнутая линза – это рассеивающая линза. Одна из его поверхностей плоская, а другая представляет собой вогнутую внутрь сферическую поверхность.

Характеристика вогнутой линзы заключается в том, что ее края толстые, а центр тонкий, поэтому она не может свести свет в реальное изображение, а вместо этого заставляет свет расходиться наружу.

Свойства

Отрицательное фокусное расстояние: после прохождения света он распространяется и кажется, что он исходит из «виртуального фокуса» перед линзой.

Характеристики изображения: он может формировать только вертикальное и увеличенное виртуальное изображение, и это виртуальное изображение расположено на той же стороне, что и объект по отношению к линзе, его нельзя проецировать на экран, и его можно наблюдать только через объектив.

Основная цель

Обычно используются различные приложения, включая лазерную оптику с высокой точностью, уменьшение медицинских изображений, микроскопию, телескопы, расширение луча и т. д.

CCRQ может поставлять сферические линзы, включая плоско-выпуклые линзы, двояковыпуклые линзы, плоско-вогнутые линзы, двояковогнутые линзы, линзы с положительным мениском, отрицательные мениски, ахроматические дублетные линзы и асферические линзы. Пожалуйста, сообщите нам ваш дизайн и чертеж.

AR-покрытие с длиной волны UV, VIS, NIR улучшает пропускание света и уменьшает отражение

Реальные приложения

Бинокли и телескопы

Очки для коррекции близорукости

Камеры

Фонарики

Лазеры(CD,DVD-плееры)

Как работает вогнутая линза?

У вогнутой линзы все наоборот: внешние поверхности изогнуты внутрь, поэтому параллельные лучи света изгибаются наружу или расходятся. Вогнутая линза заставляет параллельные лучи света расходиться (распространяться) так, что кажется, что они выходят из точки позади линзы — фокусного расстояния.

Вогнутая цилиндрическая линза — это водолазная линза, поверхность которой представляет собой изогнутую внутрь цилиндрическую поверхность. Особенностью этой линзы является то, что она изменяет свет только в одном направлении (осевом направлении), сохраняя при этом свет неизменным в перпендикулярном направлении.

В основном особенности

Отрицательное фокусное расстояние: после прохождения света он распространяется наружу.

Асимметричная визуализация работает только в одном измерении. Например, горизонтально расположенное вогнутое цилиндрическое зеркало заставит свет в горизонтальном направлении расходиться, но свет в вертикальном направлении будет проходить сквозь него напрямую, не подвергаясь воздействию.

Основная цель

Цилиндрические вогнутые линзы доступны с положительным или отрицательным фокусным расстоянием, идеально подходящим для генерации лазерных линий или анаморфотного формирования луча для придания круглой формы выходному сигналу лазера.

Цилиндрические вогнутые линзы, также известные как отрицательные цилиндрические линзы, фокусируют свет в линию, а не в точку, как это было бы в сферических линзах.

Отрицательные цилиндрические линзы, более используемые в сканировании штрих-кодов, системах проекционной оптики, системах лазерных измерений и оптических приборах.

Покрытие AR опционально доступно в УФ, видимом и ближнем ИК-диапазоне.

Технические характеристики

Substrate	K9, Fused silica, Sapphire, CaF2,Silicon, Germanium,Znse, ZnS, CDGM optical glass
Size	5-300mm
Thickness tolerance	+0/-0.1mm
Focal length tolerance	+/-1%
S/D	40/20
Surface Flatness	lambda/4
CA	>90%
Bevel	0.2*45degree
Centration	<3'
Coating	AR,BBAR,Metal Coating(Silver, Gold,Aluminum), Dielectric Coating upon request
