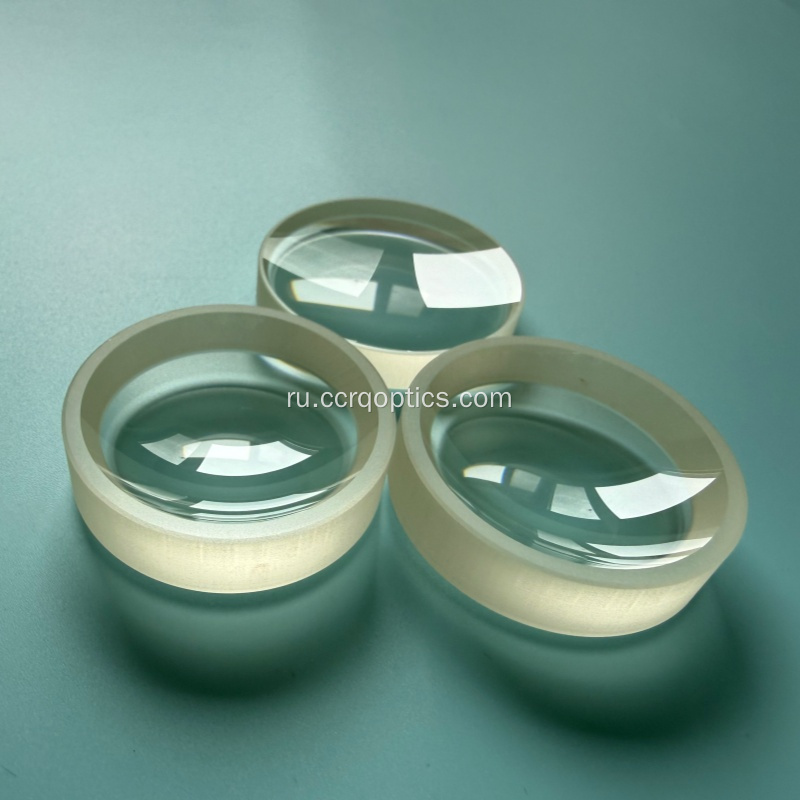

Оптическое стекло CaF2, плосковогнутая линза

Оптическое стекло CaF2, плосковогнутая линза

Name: цилиндрическая менисковая линза
Uploaded: 2026-04-07T08:01:00+08:00
Description: Плоско-вогнутая линза (плоско-вогнутая линза) — это

$18-58 /Piece/Pieces

Вид оплаты:	T/T
Инкотермс:	FOB
Количество минимального заказа:	10 Piece/Pieces
транспорт:	Air,Express
Порт:	beijing,guangzhou,shenzhen

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: PCL-CCRQ

Упаковка и доставка

Продажа единиц жилья	:	Piece/Pieces
Тип упаковки	:	упакован в пузырчатую коробку, чтобы предотвратить повреждение
Пример с картинкой	:

The file is encrypted. Please fill in the following information to continue accessing it

цилиндрическая менисковая линза

Видео о плоско-вогнутой линзе



Описание продукта

Плоско-вогнутая линза (плоско-вогнутая линза) — это отрицательная линза (рассеивающая линза), состоящая из плоской поверхности и изогнутой внутрь вогнутой сферической поверхности, она является частью сферической линзы. его основная особенность — фокусное расстояние отрицательное, что приводит к расхождению света.

Противоположная плоско-выпуклая линза является положительной линзой (собирающая линза). Если одна сторона плоская, а другая сторона представляет собой выпуклую сферическую поверхность, она также является частью сферической линзы. его основная особенность: фокусное расстояние положительное и позволяет сводить световые лучи в оптических системах.

Сравнение выпуклой линзы Plano и вогнутой линзы Plano

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

Разница между оптическим путем и визуализацией

Плоско-выпуклая линза (собирающая)

Оптический путь: свет падает параллельно, лучи света изгибаются к оптической оси и сходятся в реальном фокусе.

Визуализация: используется для проецирования и увеличения.

Плоско-вогнутая линза (рассеивающая).

оптический путь: свет падает параллельно, лучи света отклоняются от оптической оси и изгибаются, обратные выносные линии пересекаются в виртуальном фокусе

Визуализация: не реальное изображение объекта, а вертикальное и увеличенное виртуальное изображение.

Различия сценариев применения

плоско-выпуклая линза (основное изображение)

Фокус: направьте лазер или параллельный свет на детектор.

Выравнивание: преобразование точечного источника света в параллельный луч.

Визуализация: объектив или окуляр камер, микроскопов или телескопов.

Плоско-вогнутая линза (дополнительная коррекция)

расширение луча: в сочетании с плоско-выпуклой линзой увеличивается диаметр светового луча

Масштабирование: добавьте в систему отрицательную линзу, чтобы увеличить эффективное фокусное расстояние.

Компенсация: для противодействия сферической или хроматической аберрации, создаваемой положительной линзой.

По сравнению с плоско-выпуклыми/плоско-вогнутыми линзами менисковые линзы лучше корректируют сферическую аберрацию и кому, часто используемые в системах визуализации высокого качества.

CCRQ предлагает сферические линзы размером от 5 до 400 мм в диаметре, материалы от УФ, видимого и ИК-излучения, с покрытием и без покрытия по требованию клиентов, приветствуем ваш запрос.
