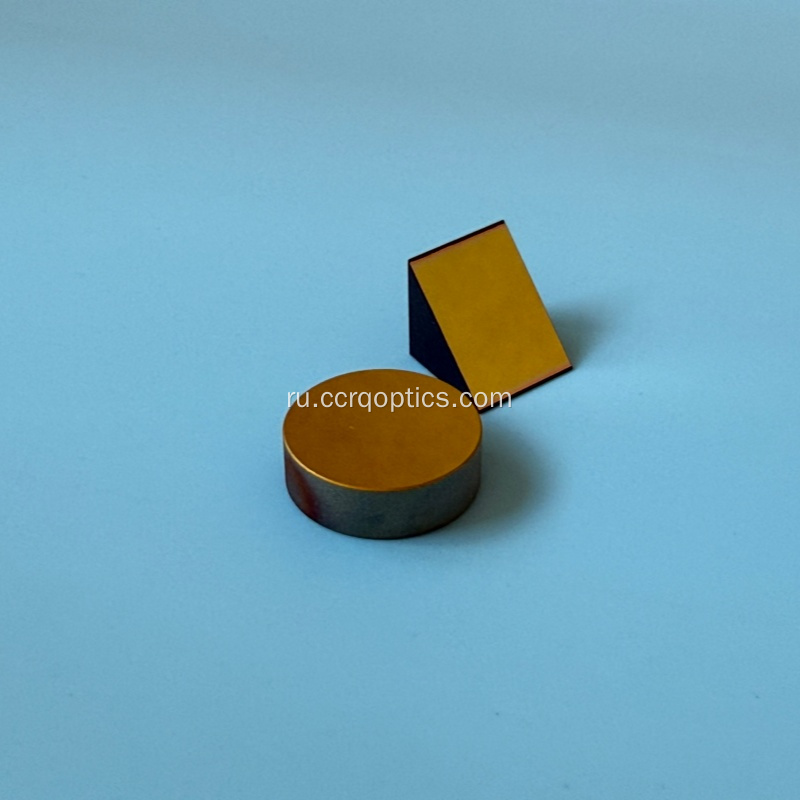

Оптическое стекло K9/плавленый кварц, прямоугольная призма

Оптическое стекло K9/плавленый кварц, прямоугольная призма

$18-88 /Piece/Pieces

Вид оплаты:	T/T
Инкотермс:	FOB
Количество минимального заказа:	10 Piece/Pieces
транспорт:	Air,Express
Порт:	beijing,guangzhou,shenzhen

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: RAP-CCRQ

Упаковка и доставка

Продажа единиц жилья	:	Piece/Pieces
Тип упаковки	:	обернутый пузырем в коробке и предотвращающий повреждение
Пример с картинкой	:

The file is encrypted. Please fill in the following information to continue accessing it

сапфировая призма



Описание продукта

Прямоугольная призма (также известная как прямоугольный отражатель) — это устройство для поворота оптического пути под прямым углом. Он использует полное внутреннее отражение (TIR) для достижения поворота светового луча на 90 градусов или отражения на 180 градусов, он более стабилен и его легче регулировать по сравнению с обычными отражающими зеркалами.

Принцип работы и режим оптического пути

* 90 градусов (наиболее часто используемый) : свет проникает перпендикулярно от прямоугольной поверхности, подвергается полному внутреннему отражению от наклонной поверхности, а затем выходит из другой прямоугольной поверхности. это компактное решение как альтернатива рефлектору

* Ретрорефлектор на 180 градусов : свет попадает на наклонную поверхность, дважды отражается и затем возвращается по исходному пути. Он используется в интерферометрах и других прецизионных измерениях.

*Инверсия изображения: в системе визуализации можно также инвертировать или вращать изображение (например, в перископе).

Ключевые параметры выбора

Соответствие материалов: прямоугольная призма также имеет прямоугольную призму Znse , специально разработанную для управления траекторией инфракрасного света CO2-лазеров (10,6 мкм).

общие материалы также включают в себя

N-BK7/K9: длина волны видимого света (микроскоп, телескоп)

Плавленый кварц: подходит для ультрафиолета или высокой мощности лазера с высоким порогом повреждения.

Вариант с покрытием или без покрытия

* Прозрачный отражатель интерфейса (TIR) : используется в воздухе, с наклонным краем, основанным на полном отражении, эффективность составляет почти 100%.

* Светоотражающее покрытие : если оптический путь погружен в жидкость или угол падения меньше критического угла, наклонная сторона должна быть покрыта алюминиевой/серебряной/золотой пленкой.

*Антибликовое покрытие (AR): оптическое поверхностное покрытие, которое наносится для пропускания света при минимизации потерь на отражение Френеля.

*Показатели точности: для высокоточных применений следует обратить внимание на допуск угла 90 градусов (второй уровень дуги) и форму поверхности (λ/8).

Типичные сценарии применения

*Складывание оптического пути: в головке лазерной обработки и внутренней части принтера длинный оптический путь сложен в небольшое пространство.

*системы визуализации: бинокли, телескопы, микроскопы с инверсией и позитивной визуализацией.

*Точные измерения: эталонные отражатели в автоколлиматорах и интерферометрах.

Технические характеристики

Substrate	K9, fused silica, CaF2, Sapphrie , Znse optical glass
Size	5-400mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3'（ 90° or 45°）
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45°
Coating	uncoated, AR,HR,Beamsplitter etc
CA	>90%

Наша компания, специализирующаяся на обработке, производстве и продаже прецизионных оптических компонентов, мы специализируемся на оптических компонентах, включая сапфировые окна, сферические линзы, оптические зеркала, оптические окна, оптические призмы, фильтры и лазеры.

У нас есть квалифицированная команда инженеров-оптиков, которая имеет опыт обработки оптических компонентов более 10 лет и имеет законченную производственную линию для резки, фрезерования, шлифования, полировки, нанесения покрытий, окраски распылением и сборки.

Превосходное качество продукции и лучший сервис позволяют нам сотрудничать со все большим количеством клиентов внутри страны и за рубежом.

Категории наших продуктов перечислены ниже.

1. Лазерная оптика, такая как линза с лазерной фокусировкой, лазерное зеркало, применимое к станкам для лазерной резки и гравировки и т. Д.

2. Инфракрасная оптика, такая как сапфировое окно, окно CaF2, окно BaF2, окно MgF2, окно ZnS, окно Znse, силиконовое окно, IRG205, IRG206, IRG207 и т. д.

3. Компоненты оптического стекла, такие как сферические линзы, дублет ахроматических линз, шариковые линзы, коллиматорные линзы, угловые кубические призмы, оптические линзы, прямоугольные призмы, призмы ATR и т. д.

4. Оптические зеркала, диэлектрические зеркала, сферические вогнутые или выпуклые зеркала, внеосевые параболические зеркала с покрытием, включая серебро, золото, алюминий, медь, никель и т. д.

Кроме того, мы также специализируемся на производстве призм большого размера, таких как призма перископа, светоделитель (куб, пластина).

У нас есть современные машины для нанесения покрытий и сопутствующее оборудование, такое как устройства ультразвуковой очистки. Наша техническая команда способна выполнять различные типы процессов нанесения покрытий для удовлетворения различных потребностей, включая покрытие AR, покрытие HR, покрытие с длинным проходом, покрытие с коротким проходом, полосовое покрытие, антилазерное покрытие, водонепроницаемое покрытие, металлическое покрытие и проводящее покрытие.

Чтобы обеспечить высочайшее качество оптических компонентов, наша компания оснащена современным испытательным оборудованием, таким как трехмерный оптический профилометр ZYGO, лазерный интерферометр, спектрофотометр UV-3600 и видеоизмерительные машины.

Целью нашей компании является принцип, основанный на честности, внимании к качеству, стремлении к совершенству, стоимости акций. Мы готовы стать вашими лучшими поставщиками оптических компонентов в Китае.
