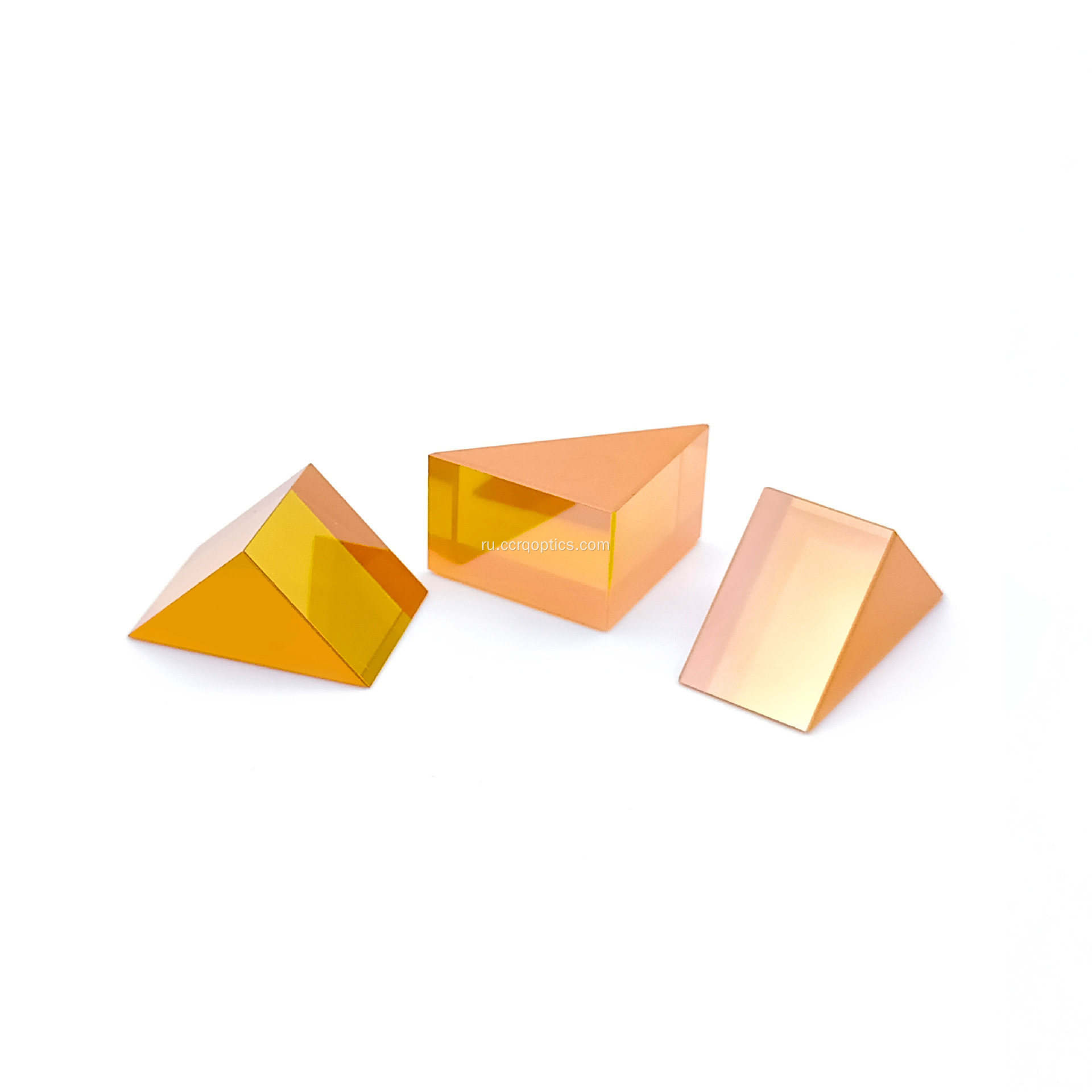

Индивидуальная прямоугольная призма

$18-88 /Piece/Pieces

Вид оплаты:	T/T
Инкотермс:	FOB
Количество минимального заказа:	10 Piece/Pieces
транспорт:	Air,Express
Порт:	beijing,guangzhou,shenzhen

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: RAP-CCRQ

Упаковка и доставка

Продажа единиц жилья	:	Piece/Pieces
Тип упаковки	:	упакован в пузырчатую коробку, чтобы предотвратить повреждение
Пример с картинкой	:

The file is encrypted. Please fill in the following information to continue accessing it

сапфировая призма

Призма и окно CaF2



Описание продукта

Призма под прямым углом — это оптический компонент с формой поперечного сечения равнобедренного прямоугольного треугольника (45–45–90 °). Ее основная функция — эффективно изменять направление пути света за счет полного внутреннего отражения (TIR), и ее часто используют в качестве альтернативы плоским отражателям.

Режим основного оптического пути

В зависимости от направления падающего света он может достигать двух основных типов преломления.

* Поворот на 90° (чаще всего используется в повседневной жизни

Когда свет падает перпендикулярно на прямоугольную поверхность, он полностью отражается от наклонной поверхности, а затем выходит перпендикулярно от другой прямоугольной поверхности. Это фундаментальный принцип, лежащий в основе складывания оптических путей в перископах и микроскопах.

* Свет ретрорефлектора 180° попадает на наклонную поверхность перпендикулярно. он отражается один раз от каждой из двух прямоугольных поверхностей и, наконец, возвращается параллельно направлению падения. Этот возврат по исходной траектории часто используется в системах измерения расстояний или выравнивания.

Прямоугольная призма против плоского зеркала

По сравнению с плоским зеркалом с покрытием прямоугольные призмы имеют уникальные преимущества в инженерных приложениях:

* Высокая эффективность отражения: благодаря физическому полному отражению практически отсутствуют потери энергии, что превосходит коэффициент отражения металлических покрытий.

*Высокая стабильность: благодаря опорным плоскостям 45° и 90° механическая установка более безопасна и обладает хорошей сейсмостойкостью.

* Хорошая долговечность: отражающая поверхность находится внутри стекла, которое менее склонно к впитыванию влаги, царапинам от окисления.

Типичные сценарии применения

*Складывание оптического пути: сокращение продольных размеров оборудования в телескопах и микроскопах.

*Вращение изображения: изменение ориентации изображения (перевернутое/влево-вправо).

*Лазерная система: направляет лазерный луч на 90° или действует как отражатель.

*Измерительные инструменты: нивелир, дальномер с отражающими мишенями.

Выбор и материалы

Обычные материалы: стекло k9/N-bk7, подходящее для 350-2000 нм или плавленого кварца/сапфира (для применения в ультрафиолетовом/глубоком ультрафиолете, инфракрасный CO2-лазер 10,6 мкм выберет Znse

Предложение по нанесению покрытия: если угол падения света может быть меньше критического угла общего отражения 42 °, необходимо нанести HR-покрытие (например, алюминиевое покрытие) на наклонную поверхность, чтобы обеспечить отражательную способность.

Технические характеристики

Substrate	K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size	5-300mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3' (45° or 90°)
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45degree
Coating	AR, HR, Beamsplitter as choice

Наша компания, специализирующаяся на обработке, производстве и продаже прецизионных оптических компонентов, мы специализируемся на оптических компонентах, включая сапфировые окна, сферические линзы, оптические зеркала, оптические окна, оптические призмы, фильтры и лазеры.

У нас есть квалифицированная команда инженеров-оптиков, которая имеет опыт обработки оптических компонентов более 10 лет и имеет законченную производственную линию для резки, фрезерования, шлифования, полировки, нанесения покрытий, окраски распылением и сборки.

Превосходное качество продукции и лучший сервис позволяют нам сотрудничать со все большим количеством клиентов внутри страны и за рубежом.

Категории наших продуктов перечислены ниже.

1. Лазерная оптика, такая как линза с лазерной фокусировкой, лазерное зеркало, применимое к станкам для лазерной резки и гравировки и т. Д.

2. Инфракрасная оптика, такая как сапфировое окно, окно CaF2, окно BaF2, окно MgF2, окно ZnS, окно Znse, силиконовое окно, IRG205, IRG206, IRG207 и т. д.

3. Компоненты оптического стекла, такие как сферические линзы, дублет ахроматических линз, шариковые линзы, коллиматорные линзы, угловые кубические призмы, оптические линзы, прямоугольные призмы, призмы ATR и т. д.

4. Оптические зеркала, диэлектрические зеркала, сферические вогнутые или выпуклые зеркала, внеосевые параболические зеркала с покрытием, включая серебро, золото, алюминий, медь, никель и т. д.

Кроме того, мы также специализируемся на производстве призм большого размера, таких как призма перископа, светоделитель (куб, пластина).

У нас есть современные машины для нанесения покрытий и сопутствующее оборудование, такое как устройства ультразвуковой очистки. Наша техническая команда способна выполнять различные типы процессов нанесения покрытий для удовлетворения различных потребностей, включая покрытие AR, покрытие HR, покрытие с длинным проходом, покрытие с коротким проходом, полосовое покрытие, антилазерное покрытие, водонепроницаемое покрытие, металлическое покрытие и проводящее покрытие.

Чтобы обеспечить высочайшее качество оптических компонентов, наша компания оснащена современным испытательным оборудованием, таким как трехмерный оптический профилометр ZYGO, лазерный интерферометр, спектрофотометр UV-3600 и видеоизмерительные машины.

Целью нашей компании является принцип, основанный на честности, внимании к качеству, стремлении к совершенству, стоимости акций. Мы готовы стать вашими лучшими поставщиками оптических компонентов в Китае.
